Dosimeter für Hand-Arm-Schwingungen
Unser innovatives Messsystem ermöglicht Schwingungsmessungen an handgeführten Werkzeugen dank autonomer Sensoren, die während der Messung keine Verkabelung benötigen. Die gespeicherten Daten werden am Ende der Arbeitsperiode über eine an einen PC angeschlossene Dockingstation ausgelesen.
- Kabellos
- Stark schlagende Werkzeuge
- Automatische Berechnung
- Richtlinienkonform
- Nicht störend
Arbeitssicherheit leicht gemacht
Vib@Work Dosimeter für Hand-Arm-Schwingungen
Die Software berechnet und zeigt automatisch die Exposition der Beschäftigten gegenüber Hand-Arm-Schwingungen und vergleicht sie mit den Grenz- und Auslösewerten der Schwingungsrichtlinie.
- Autonomer Miniatursensor ohne Kabelverbindung
- Genaue Messung an allen Arten von handgeführten Werkzeugen, auch stark schlagenden (bis 5000 G)
- Automatische Berechnung der normierten Expositionswerte
- Vollständig konform mit der europäischen Schwingungsrichtlinie
- Anwenderfreundliche Einrichtung und Bedienung
- Integrierte Vorkehrungen gegen häufige Messfehler
- Nicht störend
- Angemessene Kosten
Wie funktioniert es?
Um das gesamte Spektrum vorhandener Handwerkzeuge abzudecken, wurden zwei Sensoren entwickelt: einer für übliche schwingende Werkzeuge und einer für stark schlagende Werkzeuge mit hohen Stoßpegeln (bis 50 000 m/s²).
Unser Messgerät, das an jedem Werkzeugtyp befestigt werden kann, ist derzeit das einzige, das genaue Schwingungsmessungen ohne störende und empfindliche Verkabelung ermöglicht.
Broschüren
Ein Miniaturgehäuse am Werkzeug

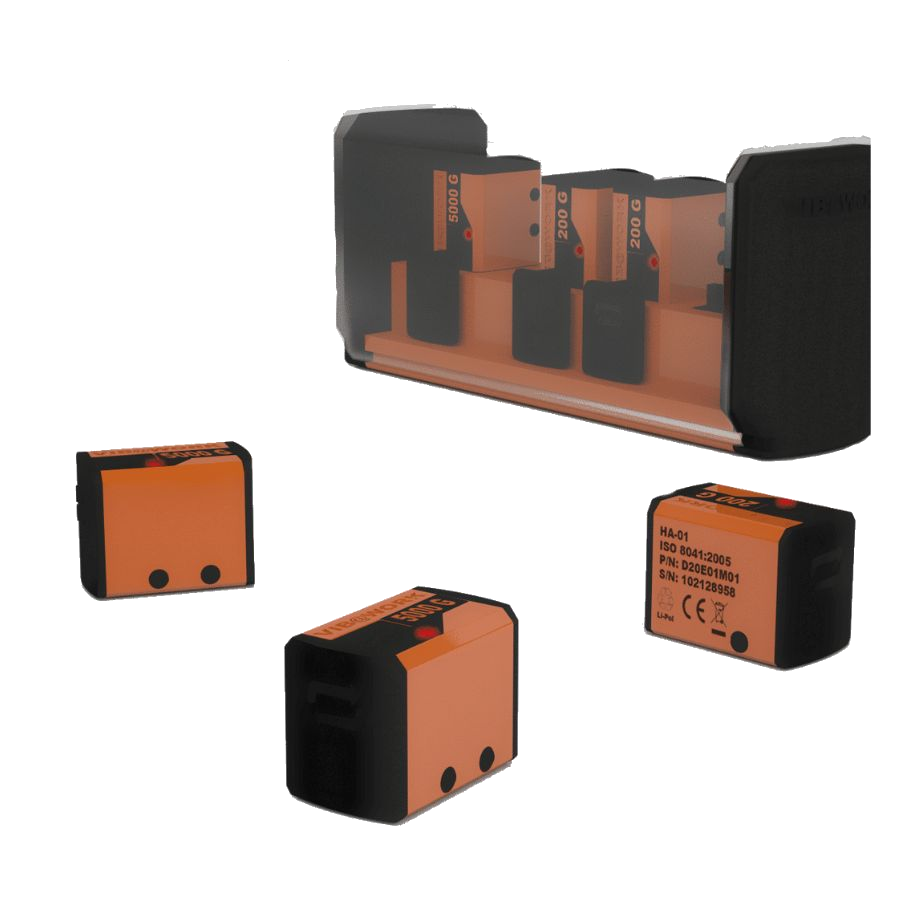

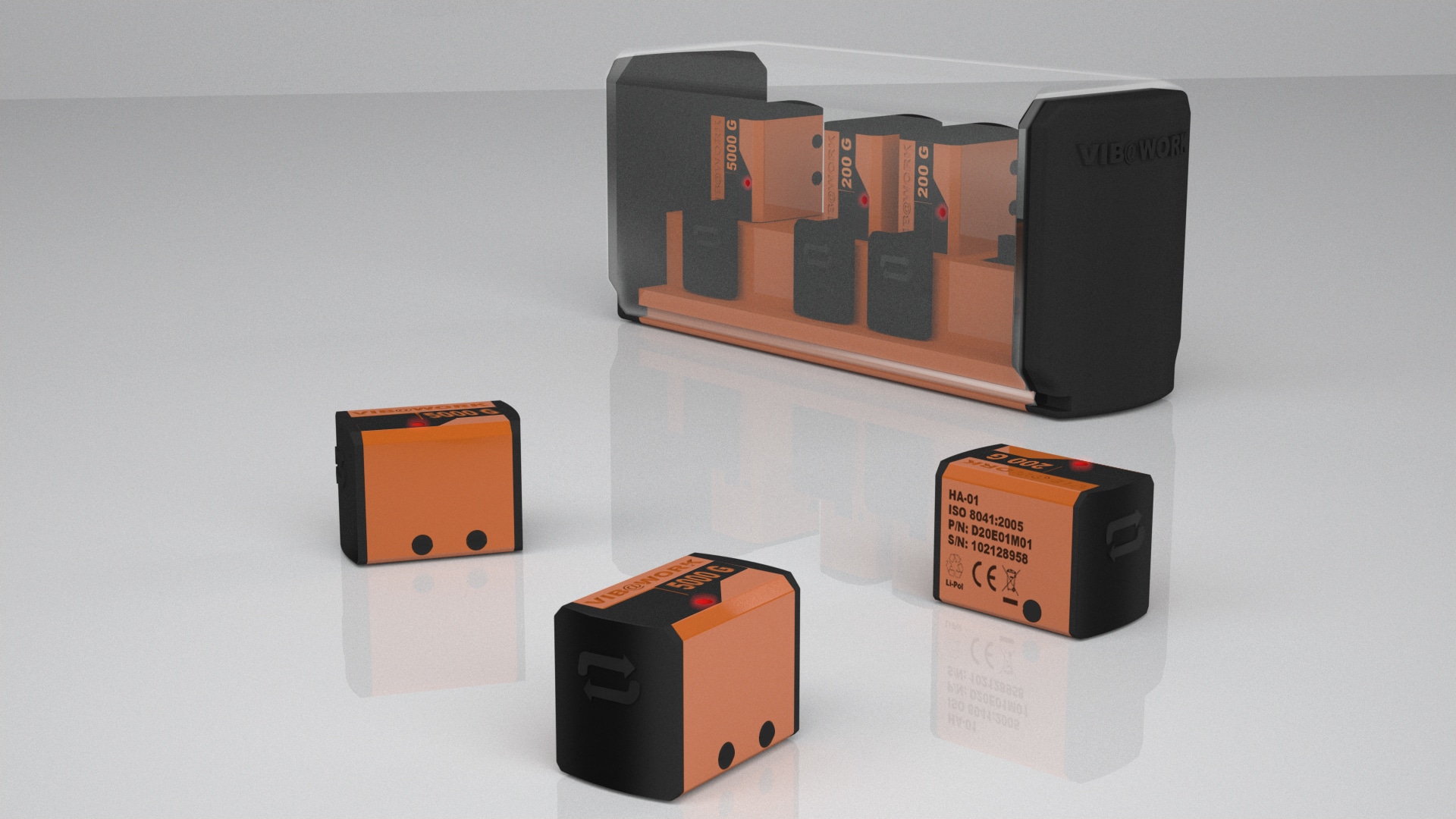

Das Messgerät besteht aus einem Miniaturgehäuse, das am Werkzeug befestigt wird, und enthält:
- Einen 3-Achsen-Beschleunigungsaufnehmer
- Eine Elektronik, die die Beschleunigungswerte erfasst, verarbeitet (Bewertungsfilter) und speichert
- Eine kompakte Batterie
- Eine Kommunikationsschaltung für den Zugriff auf die gespeicherten Werte (während der Messung nicht genutzt)
- Eine Betriebsanzeige (LED)
Das Programm umfasst zwei Sensoren, die gleich aussehen und gleich arbeiten, sich aber in den Kenndaten unterscheiden.
Standardsensor
Für Messungen an den meisten gängigen Handwerkzeugen.
- Messbereich: ± 2000 m/s²
- Maximales Messrauschen: 0,010 m/s²
Sensor für stark schlagende Werkzeuge
Speziell für stark schlagende Werkzeuge entwickelt (Stampfer, Bohrhämmer).
- Messbereich: ± 50000 m/s² (Sensorbereich inklusive interner mechanischer Filter)
- Maximales Messrauschen: 0,50 m/s²
Betrieb und Konformität
Betrieb
- Die Sensoren werden in die mit dem PC verbundene Dockingstation gesteckt und dort messbereit gemacht.
- Sobald sie aus der Dockingstation genommen werden, können sie innerhalb einer vom Anwender festgelegten Zeit an den Werkzeugen befestigt werden.
- Am Ende der Messperiode werden die Sensoren zurück in die Dockingstation gesteckt. Die Messungen werden ausgelesen und die Exposition der beschäftigten Person gegenüber Hand-Arm-Schwingungen wird berechnet, unter Berücksichtigung der verschiedenen benutzten Werkzeuge.
Vermeidung von Messfehlern
- Besondere Vorkehrungen (integrierter mechanischer 3-Achsen-Filter) verhindern die Effekte, die Messungen an schlagenden Werkzeugen verfälschen.
- So erhält jeder Anwender, ob Schwingungsfachmann oder nicht, genaue und konsistente Ergebnisse.
Konformität
- Vollständig konform mit der europäischen Schwingungsrichtlinie 2002/44/EG sowie ISO 5349-1 und 5349-2.
- Konform mit ISO 8041:2005 (Einwirkung von Schwingungen auf den Menschen, Messeinrichtungen).
- Bewertungsfilter nach ISO 5349-1.
- Die Sensoren werden mit Kopplungselementen für eine feste und steife Befestigung am Werkzeug gemäß ISO 5349-2 geliefert.
- Entwickelt in Partnerschaft mit INRS (Frankreich).
Lieferumfang
- In der Grundversion wird Vib@Work Hand-Arm in einem Koffer für 4 Sensoren geliefert und enthält: einen Schwingungssensor (Standard oder für stark schlagende Werkzeuge), die Befestigungsmittel, eine Dockingstation (4 Sensoren) zum Laden und für die Kommunikation, ein USB-Kabel zwischen Dockingstation und PC, ein Ladegerät, ein Benutzerhandbuch und die Software zur Dosisberechnung.
Messen, auswerten und berichten
Die Hand-Arm-Dosimeter werden über die Windows-Software gesteuert: Sensoren an der Dockingstation vorbereiten, Messungen auslesen und die Tagesexposition berechnen.
HASENSOR
Greifen Sie über die Dockingstation auf die Messungen eines oder mehrerer Sensoren zu und erhalten Sie die automatische Berechnung der Exposition gegenüber Hand-Arm-Schwingungen im Vergleich mit den Grenz- und Auslösewerten der europäischen Richtlinie.
HerunterladenHAVIEWER
Zeigen Sie die Beschleunigungszeitverläufe an, speichern und exportieren Sie die Schwingungsdaten für die Weiterverarbeitung mit Ihrer eigenen Auswertesoftware.
HerunterladenHand-Arm-Exposition bewerten?
Erzählen Sie uns von Ihren Werkzeugen und Arbeitsplätzen. Wir helfen Ihnen, die passenden Sensoren für Ihre Messkampagne zu wählen.
