Schwingungsüberwachung auf Baustellen: Risikokontrolle, Warnmeldungen und Best Practices

Die Schwingungsüberwachung auf Baustellen wird in Europa zunehmend eingesetzt, um Risiken proaktiv zu steuern, nahe gelegene Strukturen zu schützen und die Einhaltung von Vorschriften über die gesamte Projektdauer nachzuweisen. Im Gegensatz zu isolierten Messungen bietet die kontinuierliche Überwachung zeitliche Transparenz und ermöglicht eine schnelle Reaktion, wenn Schwingungspegel kritisch werden.

Diese Seite erklärt, wie die Schwingungsüberwachung auf Baustellen umgesetzt wird, welche Risiken sie adressiert und wie sie die operative Entscheidungsfindung unterstützt.

Warum Schwingungsüberwachung auf Baustellen einsetzen?

Bauarbeiten erzeugen Schwingungen, die je nach Ausrüstung, Bodenbeschaffenheit und Arbeitsphasen stark variieren. Bei europäischen Projekten, insbesondere in städtischen oder beengten Umgebungen, machen diese Schwankungen die kontinuierliche Überwachung zu einem bevorzugten Ansatz.

Die Schwingungsüberwachung wird verwendet, um:

• die Schwingungsexposition im Zeitverlauf zu kontrollieren,
• benachbarte Gebäude und Infrastruktur zu schützen,
• vertragliche oder behördliche Anforderungen zu erfüllen,
• schnell auf übermäßige Schwingungsereignisse zu reagieren,
• eine objektive, nachvollziehbare Dokumentation bereitzustellen.

Die Überwachung verringert Unsicherheiten, indem sichergestellt wird, dass das Schwingungsverhalten kontinuierlich beobachtet und nicht aus isolierten Überprüfungen abgeleitet wird.

Typische Bauarbeiten, die eine Überwachung erfordern

Eine kontinuierliche Schwingungsüberwachung wird in der Regel für Aktivitäten implementiert, die dafür bekannt sind, signifikante oder variable Schwingungspegel zu erzeugen, einschließlich:

• Abbrucharbeiten,
• Ramm- und Spundwandarbeiten,
• Tiefbohrungen und Bodenverbesserungen,
• Betrieb schwerer Baumaschinen,
• Arbeiten in der Nähe bestehender Gebäude oder empfindlicher Infrastruktur.

In diesen Situationen können sich die Schwingungspegel schnell und unvorhersehbar ändern, weshalb punktuelle Messungen unzureichend sind.

Was wird während der Bauphase überwacht?

Ein System zur Schwingungsüberwachung erfasst typischerweise mehrere Indikatoren, um ein umfassendes Bild der Schwingungsexposition zu liefern.

Zu den häufig überwachten Parametern gehören:

• Schwingungsgeschwindigkeit (PPV), die als primäres Kriterium für den Gebäudeschutz verwendet wird,
• Beschleunigung, nützlich zur Identifizierung von Stößen und transienten Ereignissen,
• Frequenzgehalt, der bei der Identifizierung von Schwingungsquellen hilft,
• Dauer und Wiederholung von Schwingungsereignissen.

Die Überwachung konzentriert sich nicht nur auf Spitzenwerte, sondern auch darauf, wie oft und wie lange Schwingungen auftreten.

Kontinuierliche Überwachung versus regelmäßige Überprüfungen

Die kontinuierliche Überwachung bietet klare Vorteile gegenüber regelmäßigen Schwingungsüberprüfungen:

• alle Schwingungsereignisse werden erfasst, einschließlich kurzzeitiger Spitzen,
• langfristige Trends können analysiert werden,
• Grenzwerte können über die Zeit konsistent angewendet werden,
• Überschreitungen können sofortige Warnmeldungen auslösen.

Regelmäßige Überprüfungen können für gezielte Beurteilungen immer noch nützlich sein, bieten jedoch nur eine unvollständige Abdeckung der Schwingungsexposition.

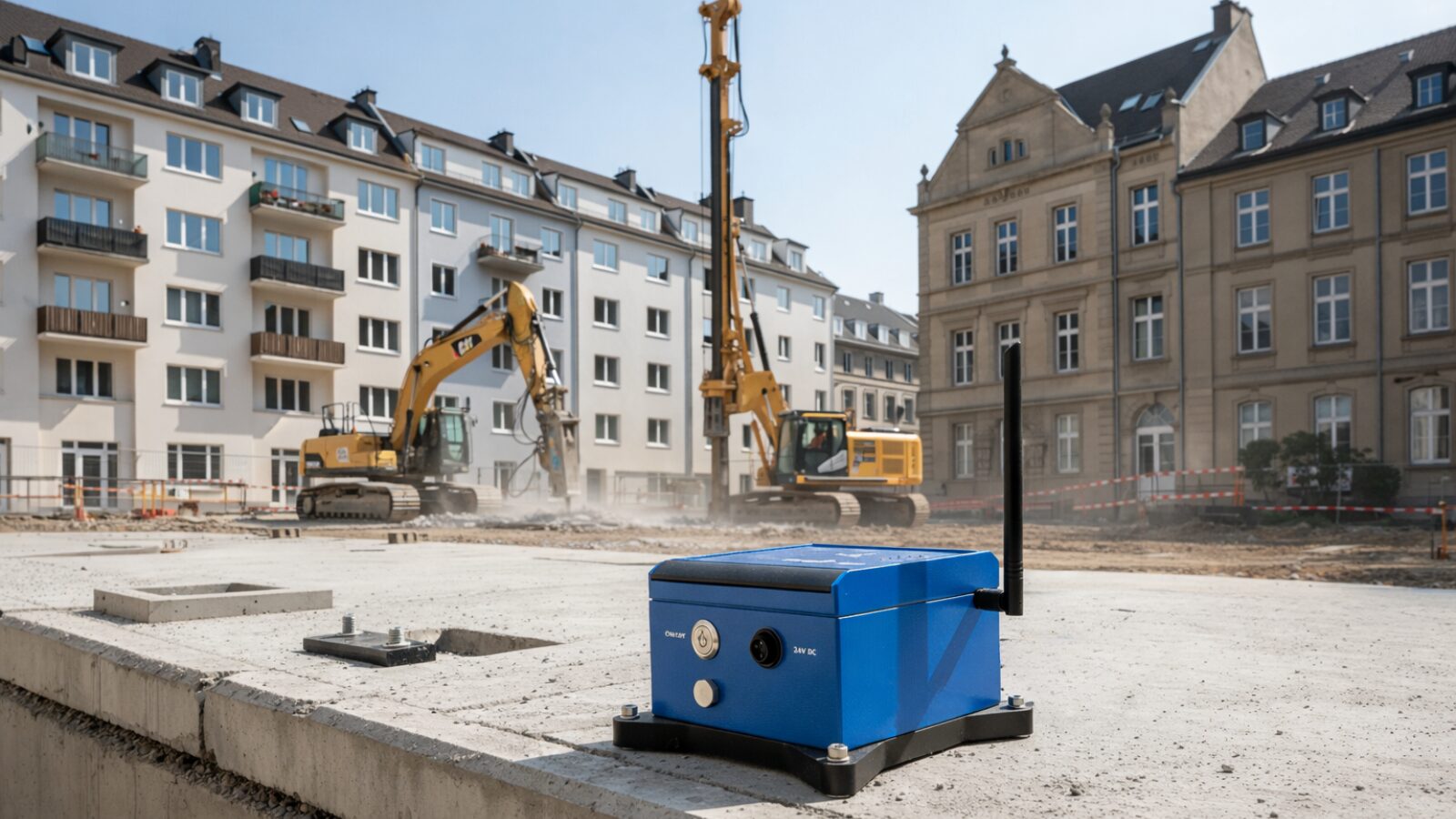

Platzierung von Sensoren auf Baustellen

Die richtige Platzierung der Sensoren ist entscheidend, um aussagekräftige Überwachungsergebnisse zu erhalten. Auf Baustellen werden Sensoren typischerweise wie folgt installiert:

• auf Fundamenten oder tragenden Elementen benachbarter Gebäude,
• auf dem Boden zwischen Schwingungsquellen und empfindlichen Strukturen,
• an Orten, die repräsentativ für Schwingungsübertragungswege sind.

Die Platzierung sollte das Ziel der Überwachung widerspiegeln, sei es der Gebäudeschutz, die Beurteilung von Bodenschwingungen oder die Charakterisierung von Quellen.

Definition von Schwingungsgrenzwerten und Warnstufen

Überwachungssysteme basieren auf vordefinierten Grenzwerten, die aus geltenden Normen oder Projektspezifikationen abgeleitet werden.

Grenzwerte werden oft definiert als:

• Warnschwellen, die auf ein erhöhtes Schwingungsrisiko hinweisen,
• Alarmstufen, die eine sofortige operative Reaktion erfordern,
• frequenzabhängige Grenzwerte, sofern dies durch Normen vorgeschrieben ist.

Eine sorgfältige Definition der Grenzwerte hilft, sowohl unnötige Alarme als auch das Verpassen kritischer Ereignisse zu vermeiden.

Echtzeit-Warnmeldungen und operative Reaktionen

Echtzeit-Schwingungsüberwachungssysteme generieren Warnmeldungen, wenn Grenzwerte überschritten werden. Diese Warnmeldungen ermöglichen es den Baustellenteams:

• Aktivitäten vorübergehend zu stoppen oder anzupassen,
• Baumethoden oder Ausrüstung anzupassen,
• Arbeiten mit starken Auswirkungen neu zu terminieren,
• unerwartete Schwingungsquellen zu untersuchen.

Diese schnelle Rückkopplungsschleife ist einer der Hauptvorteile der kontinuierlichen Überwachung.

Nullmessungen und Referenzbedingungen

Vor Baubeginn wird häufig eine Nullmessung der Schwingungen durchgeführt, um die bestehenden Schwingungsbedingungen zu dokumentieren. Die Daten der Nullmessung dienen als Referenz, an der baubedingte Schwingungen beurteilt werden können.

In europäischen städtischen Umgebungen ist eine Nullmessung aufgrund des Vorhandenseins von Hintergrundschwingungen durch Verkehr, Eisenbahnen oder nahegelegene Industrieanlagen besonders wichtig.

Dateninterpretation und Berichterstattung

Überwachungsdaten müssen im Kontext interpretiert werden, um aussagekräftig zu sein. Dies umfasst:

• den Vergleich der Ergebnisse mit geltenden Normen,
• die Korrelation von Schwingungsereignissen mit Bauaktivitäten,
• die Identifizierung von Trends anstelle von isolierten Überschreitungen.

Eine klare und strukturierte Berichterstattung ist unerlässlich, um die Ergebnisse an Interessengruppen und Behörden zu kommunizieren.

Umgang mit Beschwerden und Streitigkeiten

Eine der wichtigsten Aufgaben der Schwingungsüberwachung auf Baustellen ist das Konfliktmanagement. Die kontinuierliche Überwachung liefert objektive, mit Zeitstempeln versehene Daten, die verwendet werden können, um:

• auf Beschwerden von Anwohnern zu reagieren,
• die Einhaltung oder Nichteinhaltung von Vorschriften nachzuweisen,
• eine transparente Kommunikation mit Behörden oder Kunden zu unterstützen.

Dies verringert die Abhängigkeit von subjektiven Einschätzungen oder anekdotischen Beweisen.

Grenzen der Schwingungsüberwachung

Obwohl sie sehr effektiv ist, ist die Schwingungsüberwachung kein Ersatz für ingenieurtechnisches Urteilsvermögen. Zu den Einschränkungen gehören:

• die Notwendigkeit einer korrekten Konfiguration und Interpretation,
• eine mögliche Alarmmüdigkeit, wenn Grenzwerte schlecht definiert sind,
• die Unfähigkeit, den strukturellen Zustand ohne ergänzende Analysen zu beurteilen.

Die Überwachung sollte daher in einen breiteren Rahmen des Risikomanagements integriert werden.

Best Practices für die Schwingungsüberwachung auf Baustellen

Eine effektive Schwingungsüberwachung basiert auf:

• klar definierten Zielen,
• der geeigneten Auswahl und Platzierung von Sensoren,
• gut definierten Grenzwerten und Warnlogiken,
• der regelmäßigen Überprüfung und Interpretation von Daten,
• einer klaren Dokumentation und Berichterstattung.

Wenn sie richtig implementiert wird, wird die Überwachung zu einem proaktiven Instrument der Risikokontrolle und nicht zu einer passiven Datenerfassung.

Von der Überwachung zur proaktiven Risikokontrolle

Die Schwingungsüberwachung ermöglicht es Baustellenteams, von reaktiver Problemlösung zu proaktiver Risikokontrolle überzugehen. Durch die kontinuierliche Beobachtung des Schwingungsverhaltens können Risiken frühzeitig erkannt, transparent gemanagt und über den gesamten Projektlebenszyklus hinweg objektiv dokumentiert werden.
