Système de monitoring vibratoire

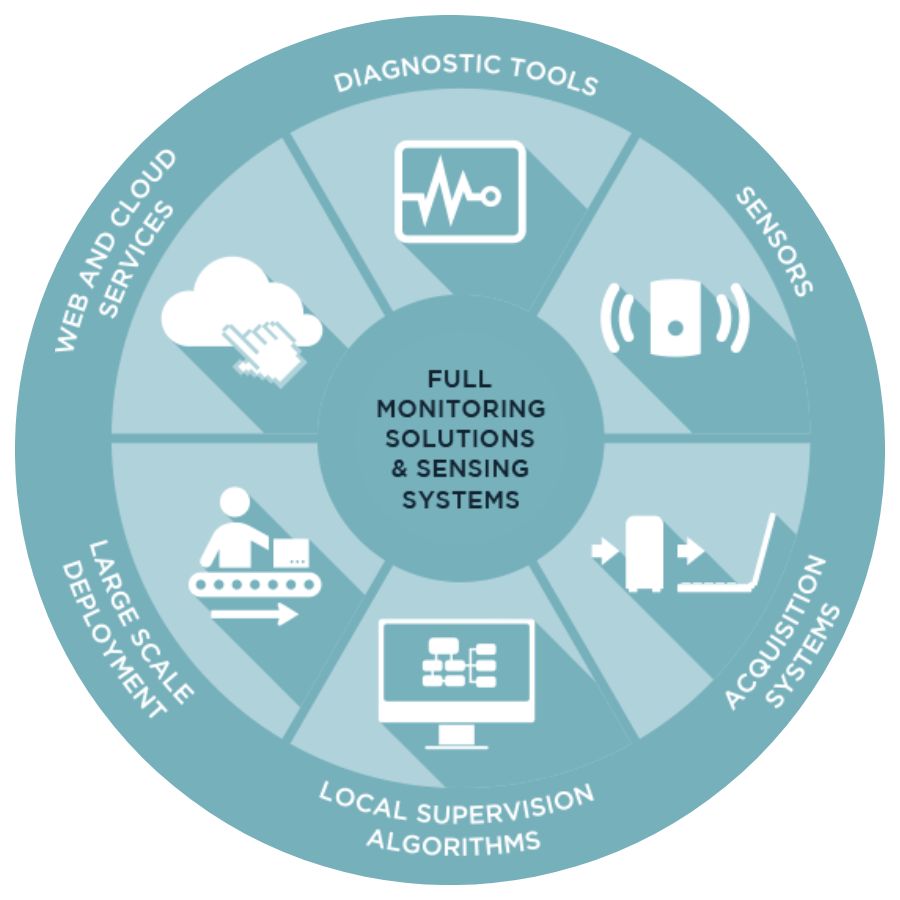

Appareils de mesure sur mesure et solutions complètes de surveillance à distance.
Fort de notre expérience en conception électronique, en assemblage électronique et électrique, de nos produits existants et de la plateforme modulaire RECOVIB.IO, nous proposons les services suivants :
- Intégration de nos capteurs (ou de capteurs du commerce) avec nos appareils de monitoring et la plateforme RECOVIB.IO, afin de construire des solutions complètes de surveillance à distance.
- Adaptation de nos appareils de monitoring existants (par exemple pour accepter un autre type de signal d'entrée, ou un autre boîtier répondant à d'autres contraintes environnementales).
- Conception de systèmes de monitoring sur mesure selon vos spécifications.
- Conception électronique (interfaces analogiques ou numériques variées, faible sensibilité à la température, large plage de température, haute fiabilité, immunité aux interférences électromagnétiques et aux surtensions, etc.)
- Conception du logiciel embarqué (traitement numérique local du signal, protocoles de communication variés, fonctions de haute disponibilité, etc.)
- Conception du boîtier (implantation, traitement de surface spécifique, etc.)
- Conception et câblage d'armoires électriques accueillant nos systèmes de monitoring.
Exemples de nos réalisations

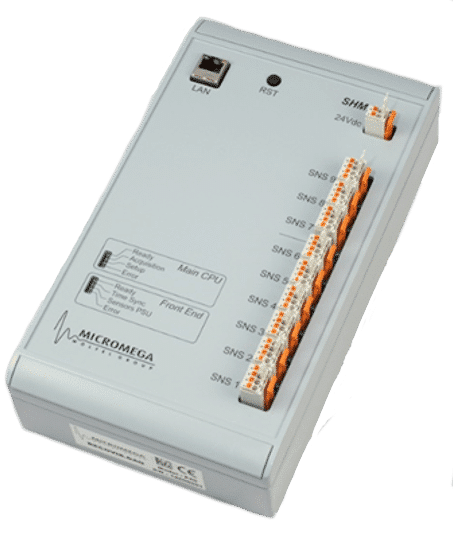

SHM.DAQ
Le SHM.DAQ est un système d'acquisition industriel à 24 voies. Une fois sous tension, il acquiert et pré-traite en continu les signaux des capteurs. Les valeurs traitées sont enregistrées dans des fichiers locaux (RAMDISK ou disque SSD). Ces fichiers de mesure sont ensuite mis à disposition de l'utilisateur via internet, soit directement (accès FTP), soit indirectement via un serveur distant. La solution serveur distant permet un stockage plus important et des traitements complémentaires. Le SHM.DAQ peut aussi synchroniser l'acquisition sur un serveur de temps public de référence (client NTP).
Les caractéristiques demandées par le client pour le SHM.DAQ étaient :
- 24 voies synchronisées (boucle de courant 4-20 mA)
- Accès à distance via internet (TCP/IP, FTP)
- Faible bruit, haute résolution (>22 bits)
- Faible consommation, fonctionnement sans ventilateur
- Capacité de stockage à état solide
- Acquisition horodatée
- Conception compacte et robuste
- Plage de température de fonctionnement de -40 °C à +75 °C
- Coordination avec les protections foudre externes

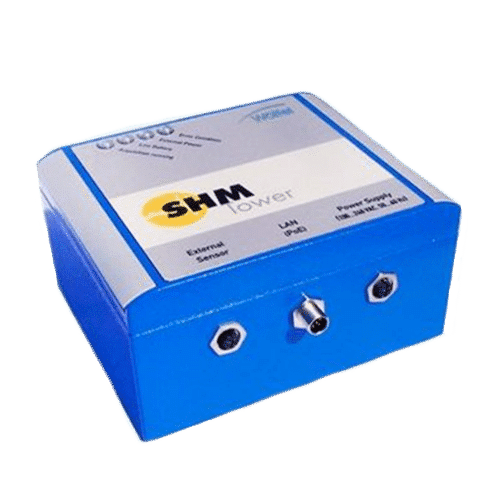

SHM.Tower
Selon l'implantation et le mode de fonctionnement d'une éolienne, la charge vibratoire, en particulier celle du mât, varie fortement. Le système de monitoring SHM.Tower enregistre ces charges via des capteurs intégrés. Les données sont évaluées directement et comparées à des seuils définis à l'avance. Des alertes peuvent être émises en cas de dépassement. Les éoliennes soumises à des contraintes excessives sont ainsi identifiées immédiatement et des contre-mesures peuvent être engagées.
Par ailleurs, pour décider de la poursuite de l'exploitation d'une éolienne au-delà de sa durée de vie de conception de 20 ans, la durée de vie résiduelle doit être déterminée aussi précisément que possible, en tenant compte des conditions extrêmes critiques. Avec SHM.Tower, l'évaluation repose sur les charges de fatigue réellement subies et non sur de simples estimations. Pendant toute la durée de vie, les données enregistrées et directement évaluées fournissent une information exacte sur la durée de vie consommée.
Les capteurs et l'électronique du SHM.Tower sont installés dans un boîtier compact facile à monter en tête de mât. En mode autonome en énergie, le SHM.Tower peut être intégré dès la construction et couvrir des coupures d'alimentation allant jusqu'à trois mois. Le système peut également être installé en rétrofit sur des éoliennes existantes.
Les caractéristiques demandées par le client pour le SHM.Tower étaient :
- Accéléromètre haute résolution intégré
- Possibilité de raccorder un capteur externe
- Alerte locale via sorties numériques isolées
- Protections foudre intégrées pour usage en LPZ2
- Accès à distance via internet (TCP/IP, FTP)
- Faible bruit, haute résolution
- Faible consommation, fonctionnement sans ventilateur
- Autonomie et capacité de stockage de 3 mois
- Acquisition horodatée
- Conception compacte et robuste
- Plage de température de fonctionnement de -40 °C à +75 °C
