Trillingsdiagnose
Meetcampagnes, diagnose en validatie van trillingsproblemen.
Door haar uitgebreide ervaring in trillingsbeheersing beschikt Micromega over de middelen om trillingsproblemen te onderzoeken.
- Meetcampagnes en trillingsdiagnose
- Identificatie van de excitatiebronnen
- Eindige-elementenanalyse
- Identificatie van structurele resonanties
- Inschatting van de verwachte prestaties inzake trillingsreductie van TMA/TMD en ADD, op basis van experimentele mobiliteitsfuncties (hamertest) en/of van een bestaand eindige-elementenmodel van de constructie
- Validatiecampagnes en rapportering
Voorbeelden van ons werk
Analyse van modevormen van grote constructies zoals bruggen

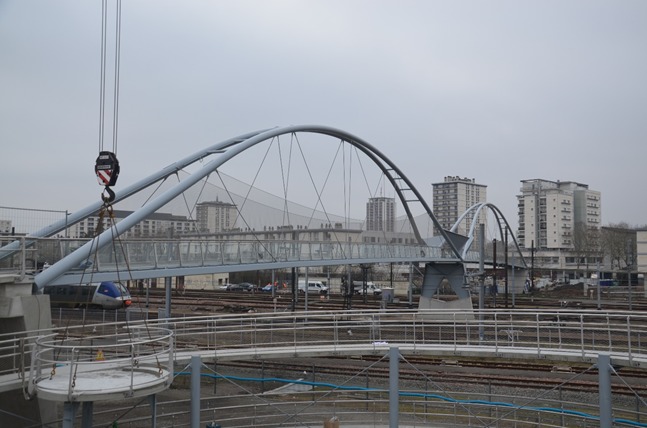

In de stad Tours in Frankrijk werd een nieuwe voetgangersbrug gebouwd. In het kader van de indienststelling werden trillingsmetingen uitgevoerd. Via modale analyse werden de dynamische parameters van de brug tot 6 Hz bepaald:
- Eigenfrequenties van alle gedetecteerde eigenmodes
- Dempingsverhoudingen van alle gedetecteerde eigenmodes
- Modevormen van alle gedetecteerde eigenmodes
Daarvoor gebruikte het bedrijf Wölfel Engineering de RECOVIB Tiny om de trillingen van de brug te meten. Dank zij de RECOVIB.Tiny hoeft u geen meters kabel meer uit te rollen of complexe draadloze netwerken op te zetten.

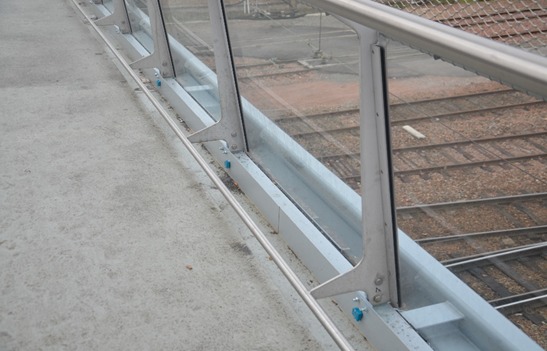

Een shakersysteem wekt de brugconstructie op in horizontale laterale richting en in verticale richting. 9 RECOVIB.Tiny worden op het brugdek geplaatst en voor beide shakerconfiguraties werden aan beide zijden van de brug verschillende metingen opgenomen. Op basis van breedbandige excitatiemetingen bepaalt de analyse van de modevormen de eigenfrequenties en dempingsverhoudingen met curve-fittingprocedures uit de experimentele modale analyse (EMA).

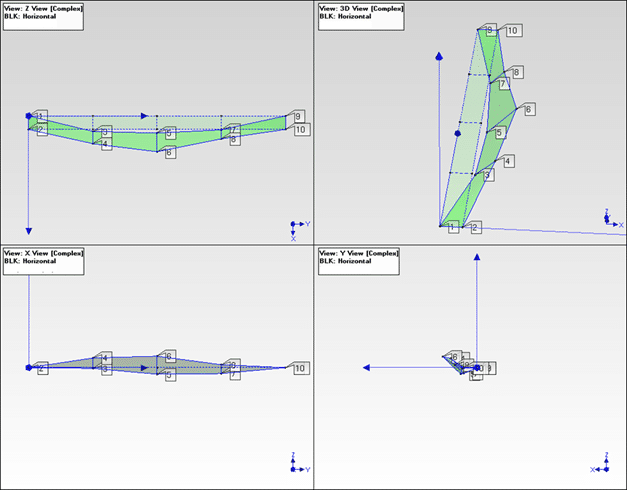

Analyse van de modevormen
De instrumentatiecampagne kon de eerste vier belangrijkste resonantiefrequenties bepalen:
- Schommelmode: 1,4 Hz
- Torsiemode: 1,9 Hz
- Buigmode (horiz.): 3 Hz
- Buigmode (vert.): 4 Hz
Voor deze trillingsanalyse op de voetgangersbrug koos Wölfel Engineering de trillingsrecorder RECOVIB Tiny, een bijzonder praktisch toestel voor een snelle en efficiënte trillingsdiagnose. De draadloze technologie en de intuïtieve bediening leveren een aanzienlijke tijdwinst op bij de metingen.
De RECOVIB Tiny is het enige gamma trillings- en schokrecorders waarmee meerdere sensoren gelijktijdig en gesynchroniseerd kunnen worden gebruikt, wat modale analyses en analyses van operationele vervormingen op grote constructies zoals deze voetgangersbrug mogelijk maakt.
