Recovib TINY
De kleinste draadloze schok- en vibratierecorder op de markt
De RECOVIB Tiny is een schok- en vibratierecorder met 3 assen. Geen kabel, geen wifi, geen acquisitiebox: hij slaat de gemeten waarden aan boord op en wordt in enkele seconden geconfigureerd via zijn USB-poort met de gratis Recovib Suite software of de specifieke app. Meerdere toestellen kunnen gelijktijdig en gesynchroniseerd opnemen, wat modale analyses en analyses van operationele vervormingsvormen mogelijk maakt op grote constructies zoals bruggen of loopbruggen. Het gamma omvat twee modellen, de Tiny en de nieuwe Tiny S2.
- Triaxiaal
- Draadloos
- Autonoom
- Compact
- Eenvoudig in gebruik
De Tiny S2, de nieuwe generatie vibratierecorder
- 24 u autonomie in continue modus, tot 14 dagen in periodieke modus
- Bandbreedte 1 000 Hz, bemonstering tot 4 kHz
- Download van een 24-uurs campagne in minder dan 5 min
- Drie extra opnamemodi: periodiek, trigger, handmatig
Hoe werkt het?
De Tiny is een vibratierecorder die de gemeten waarden aan boord opslaat: geen communicatie, geen wifi en geen kabel. Dat is uiterst praktisch voor een vibratiediagnose en levert een aanzienlijke tijdswinst bij het uitvoeren van uw metingen.
De interne klok van de Tiny wordt gesynchroniseerd met de tijd van het toestel dat de meting programmeert.
Meerdere sensoren kunnen voor hetzelfde tijdvenster. worden geprogrammeerd. In dat geval zijn de recorders onderling gesynchroniseerd voor metingen op meerdere punten.
De kwaliteit van de synchronisatie hangt af van het model. Bekijk de vergelijking van de modellen voor de exacte waarden van offset en drift.
- 1
Aansluiten en configureren
Sluit de recorder aan via USB en stel uw campagne in enkele seconden in met Recovib Suite of de Tiny-app.
- 2
Plaatsen op locatie (draadloze meting)
Plaats de recorder op de constructie of de machine. Geen kabel, geen wifi, geen acquisitiebox.
- 3
Opnieuw aansluiten na de meting
Terug op kantoor wordt de recorder door de pc herkend als een extern opslagmedium.
- 4
Data downloaden en analyseren
Analyseer de data rechtstreeks in Recovib Suite en de Tiny-app, of converteer ze voor analyse in software van derden.
Twee modellen van de Tiny
Kies een model
Tiny S2
De nieuwe generatie: vier keer meer bandbreedte, vier keer meer autonomie, drie opnamemodi en een USB-C-download van een volledige campagne van 24 uur in minder dan vijf minuten.
Specificaties
| Meetbereiken | ± 4/8/16 g (softwarematig te selecteren) |
|---|---|
| Nuttige bandbreedte | DC tot 1 000 Hz |
| Bemonsteringsfrequentie | 100 Hz / 500 Hz / 1 kHz / 2 kHz / 4 kHz |
| Opnamemodi | Continu, periodiek, trigger, manueel |
| Autonomie | 24 u continu, tot 14 dagen in periodieke modus |
Typische toepassingen
- Hoogfrequente diagnose op lagers, tandwielkasten en roterende machines
- Langdurige campagnes in periodieke modus op moeilijk bereikbare assets
- Intermitterende gebeurtenissen opgenomen in triggermodus met pre-trigger
- Modale analyse met meerdere sensoren en synchronisatie op de milliseconde
Opname modi
De Tiny neemt continu op, terwijl de Tiny S2 daar periodieke bemonstering, triggeren op drempelwaarde en een manuele start/stop met magneet aan toevoegt.

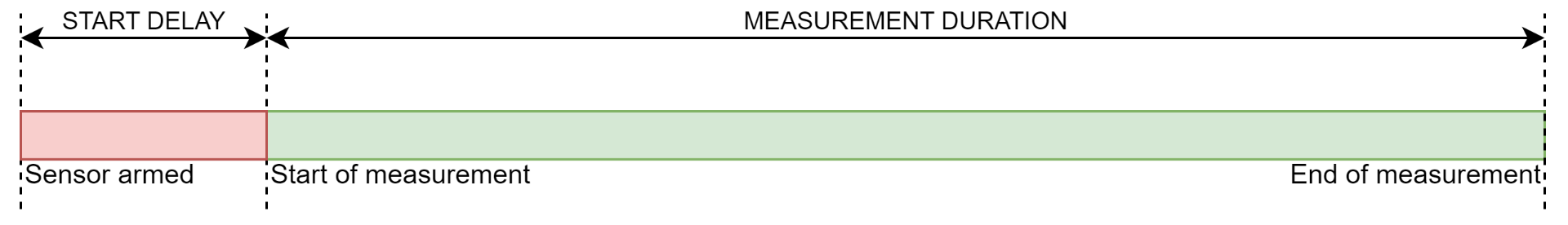

Continue modus
Ononderbroken acquisitie vanaf de start. Ideaal voor modale analyses en korte campagnes met hoge resolutie.

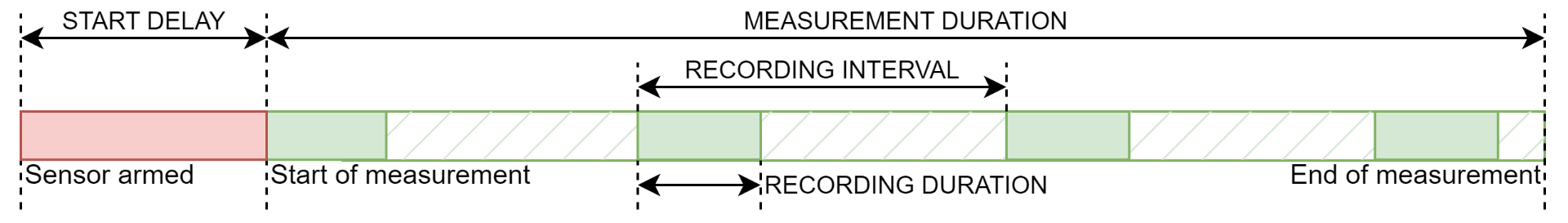

Periodieke modus
Opnamevensters afgewisseld met slaapfases, waardoor de autonomie tot 14 dagen oploopt voor langdurige monitoring.

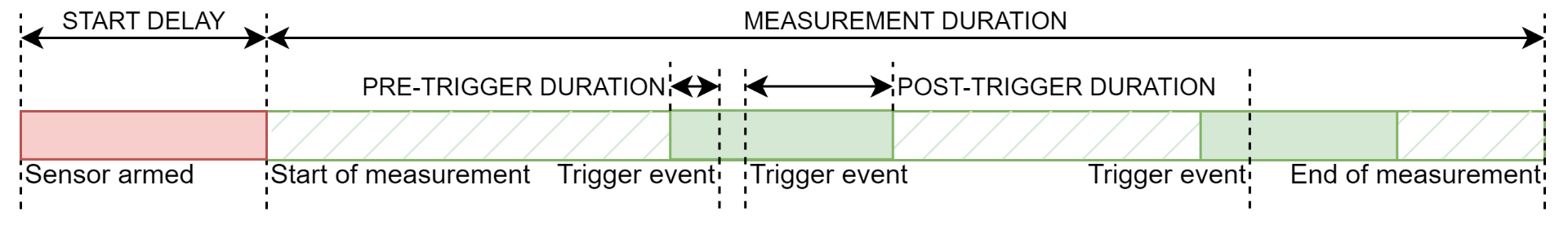

Triggermodus
De recorder blijft actief en neemt enkel op wanneer een vibratiedrempel wordt overschreden. Legt uitsluitend betekenisvolle gebeurtenissen vast, met pre-trigger.

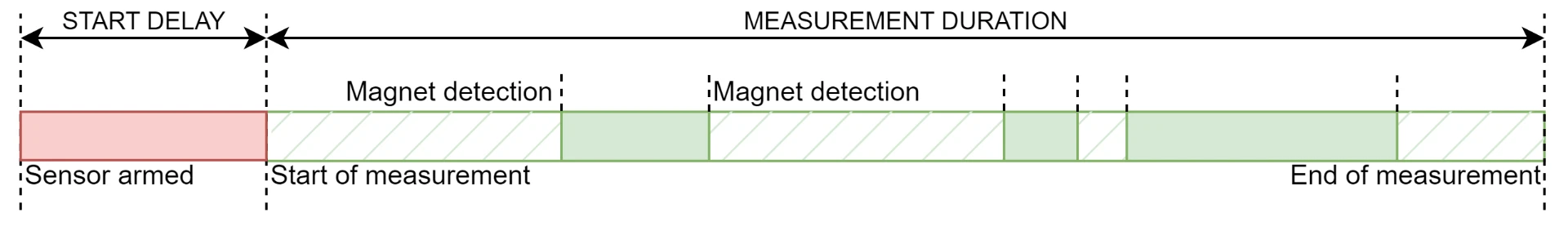

Manuele modus
De opname wordt met de hand gestart en gestopt: een staaf met een magneet op het uiteinde werkt als start/stop-knop zodra die op het daarvoor bestemde vlak van de sensor wordt gedetecteerd. Handig voor meetreeksen die de operator zelf op het terrein aanstuurt.
Configureer en analyseer uw metingen
Recovib Suite software
Gratis desktopsoftware om de recorders te configureren, de campagnes te downloaden en de metingen te analyseren.

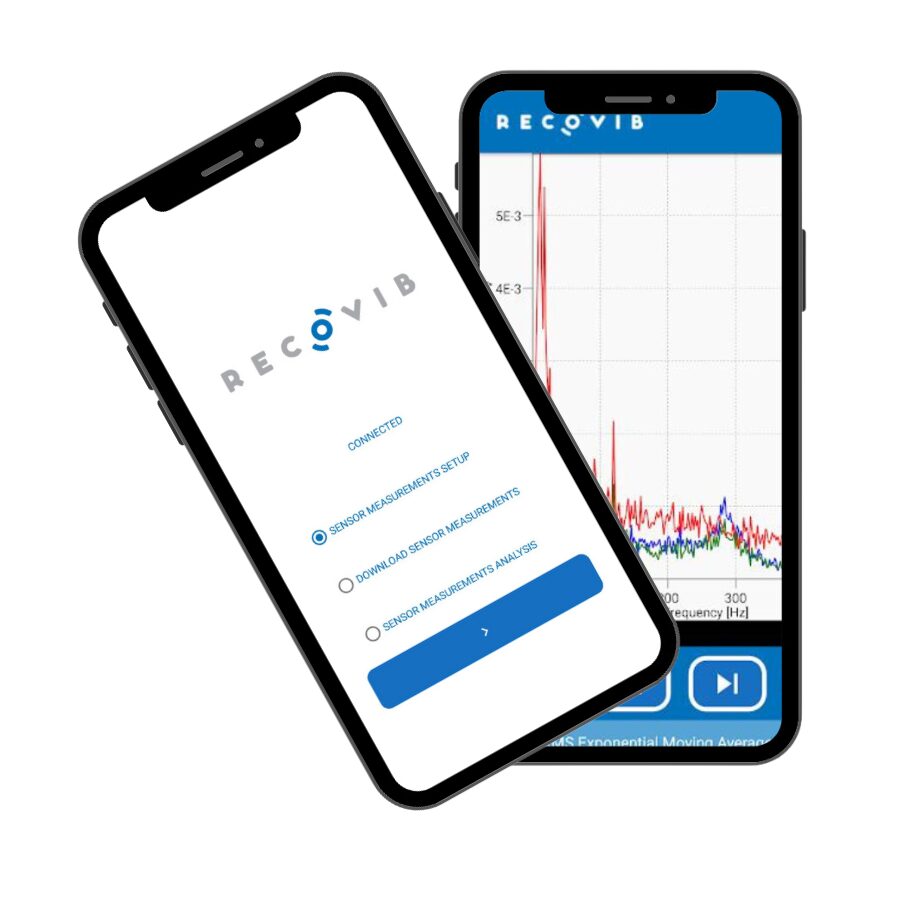

Recovib Tiny App
De gratis specifieke app om de Tiny te configureren en een opname rechtstreeks vanaf uw smartphone te starten, beschikbaar op Google Play.
Veelgestelde vragen
Alles wat u moet weten over de Tiny en de Tiny S2 voor uw volgende meetcampagne.
De Tiny 200 g-recorder (of, afhankelijk van de schok, ook de 15 g) is geschikt voor dit soort toepassing; we hebben al meerdere van zulke gevallen gehad.
U moet er echter rekening mee houden dat hij door zijn bandbreedte (0-250 Hz) schokken korter dan 4 ms niet kan detecteren: die worden afgezwakt door het laagdoorlaatfilter op 250 Hz.
Bij schokken < 4 ms is er een andere mogelijkheid met een bedrade versnellingsmeter (hogere bandbreedte), maar dat is complexer om te realiseren (een bedrade DAQ is nodig).
Staat uw vraag er niet bij?
Onze ingenieurs antwoorden binnen één werkdag, in duidelijke taal, over sensoren, software of een meetcampagne.
