Trillingsbewakingssystemen: een technische gids voor moderne technische toepassingen

Betrouwbare trillingsbewaking is fundamenteel geworden binnen diverse technische disciplines, van structurele diagnostiek tot de gezondheid van roterende machines en hoogprecisie industriële processen. Een modern trillingsbewakingssysteem integreert sensoren, dataverzameling, analyse en connectiviteit op afstand om nauwkeurige en bruikbare inzichten te leveren, of het nu gaat om korte onderzoeken of langdurige bewaking.

Dit artikel biedt een technisch, op ingenieurs gericht overzicht van de principes van trillingsbewaking, de rol van hoge resolutie versnellingsmeters, en hoe geavanceerde systemen continue bewaking, trendanalyse, golfvormdiagnostiek en voorspellend onderhoud ondersteunen.

1. Wat kenmerkt een modern trillingsbewakingssysteem?

Een trillingsbewakingssysteem is een geïntegreerde meetoplossing die is ontworpen om trillingssignalen in real time of over langere periodes vast te leggen, te verzenden en te interpreteren. Het bestaat doorgaans uit:

• Sensing, hoge resolutie, vaak triaxiale versnellingsmeters
• Acquisitie, robuuste dataloggers met geschikte samplingsnelheden
• Connectiviteit, transmissie op afstand (bijvoorbeeld 2G/4G-routers)
• Analyse, lokale of cloudgebaseerde verwerking, dashboards, rapporten, alarmen

Voor ingenieurs ligt de waarde van het systeem in het vermogen om herhaalbare, ruisstabiele en hoogbetrouwbare data te leveren, zelfs in ruwe omgevingen. Robuuste, waterdichte behuizingen (IP67) en autonome mobiele communicatie, kenmerkend voor de veldapparatuur van Micromega, zijn nu essentieel voor een betrouwbare inzet.

2. Versnellingsmeters voor trillingsmeting

Hoogwaardige versnellingsmeters voor trillingsmeting bepalen de gevoeligheid, bandbreedte en het algehele diagnostische vermogen van het systeem.

Technische factoren die ingenieurs doorgaans evalueren:

• Ruisniveau en resolutie voor het detecteren van signalen met een lage amplitude
• Frequentiebereik geschikt voor structurele, mechanische of hoogfrequente bewaking
• Aantal assen (triaxiale sensoren registreren volledige ruimtelijke beweging)
• Omgevingsrobuustheid (temperatuurstabiliteit, schokbestendigheid, IP-classificatie)
• Eenvoudige installatie in het veld (montage, uitlijning, voeding)

Recente ontwikkelingen in MEMS-versnellingsmeters maken deze bijzonder aantrekkelijk: compact, energiezuinig, mechanisch robuust en stabiel gedurende langdurige inzet.

De triaxiale MEMS-versnellingsmeters van Micromega combineren hoge of ultrahoge resolutie met robuuste IP67-behuizingen, waardoor meetcampagnes snel en betrouwbaar kunnen worden opgestart.

3. Continue trillingsbewaking

Terwijl gebeurtenisgebaseerde metingen afzonderlijke trillingsincidenten vastleggen, biedt continue trillingsbewaking een volledig begrip van het systeemgedrag in de tijd.

Voordelen zijn onder meer:

• realtime detectie van afwijkingen,
• verbeterde signaalinterpretatie dankzij ononderbroken datasets,
• betere correlatie tussen operationele toestanden en trillingsrespons,
• vroegtijdige identificatie van structurele of mechanische afwijkingen.

Continue bewaking is essentieel in omgevingen waar trillingsniveaus dynamisch veranderen, productieprocessen, roterende apparatuur, precisiebewerkingen en langdurige structurele beoordelingen.

De verbonden instrumenten van Micromega met ingebouwde mobiele routers maken autonome continue bewaking mogelijk zonder infrastructuur ter plaatse.

4. Toestandsbewaking van machines

In industriële toepassingen steunt toestandsbewaking van machines sterk op trillingsanalyse om vroegtijdige defecten in roterende apparatuur op te sporen.

Veelvoorkomende trillingsindicatoren zijn:

• Lagerslijtage → toegenomen hoogfrequente component
• Onbalans → dominante amplitude bij rotatiesnelheid
• Uitlijningsfouten → harmonische patronen en faseverschuivingen
• Speling → breedbandtoenames en onregelmatige stoten

Een trillingsbewakingssysteem maakt het volgende mogelijk:

• vroegtijdige defectdetectie,
• verbeterde onderhoudsplanning,
• lager operationeel risico,
• datagedreven assetbeheer.

Draagbare en autonome meeteenheden stellen ingenieurs in staat om bewakingscampagnes uit te voeren zonder specialistische tussenkomst, een voordeel dat vooral belangrijk is voor kleine teams of afgelegen locaties.

5. Trendanalyse van trillingen

Trendanalyse van trillingen evalueert hoe trillingsindicatoren zich in de tijd ontwikkelen, wat het een fundamenteel hulpmiddel maakt voor voorspellende engineering.

Trendanalyse stelt ingenieurs in staat om:

• progressieve degradatie te identificeren,
• resonantie of modale verschuivingen te detecteren,
• operationele variabiliteit te onderscheiden van structurele veranderingen,
• onderhoudsbehoeften te anticiperen.

Cloudplatformen, zoals Recovib Cloud van Micromega, vereenvoudigen de visualisatie van langetermijntrends, alarmdrempels en geautomatiseerde rapportage.

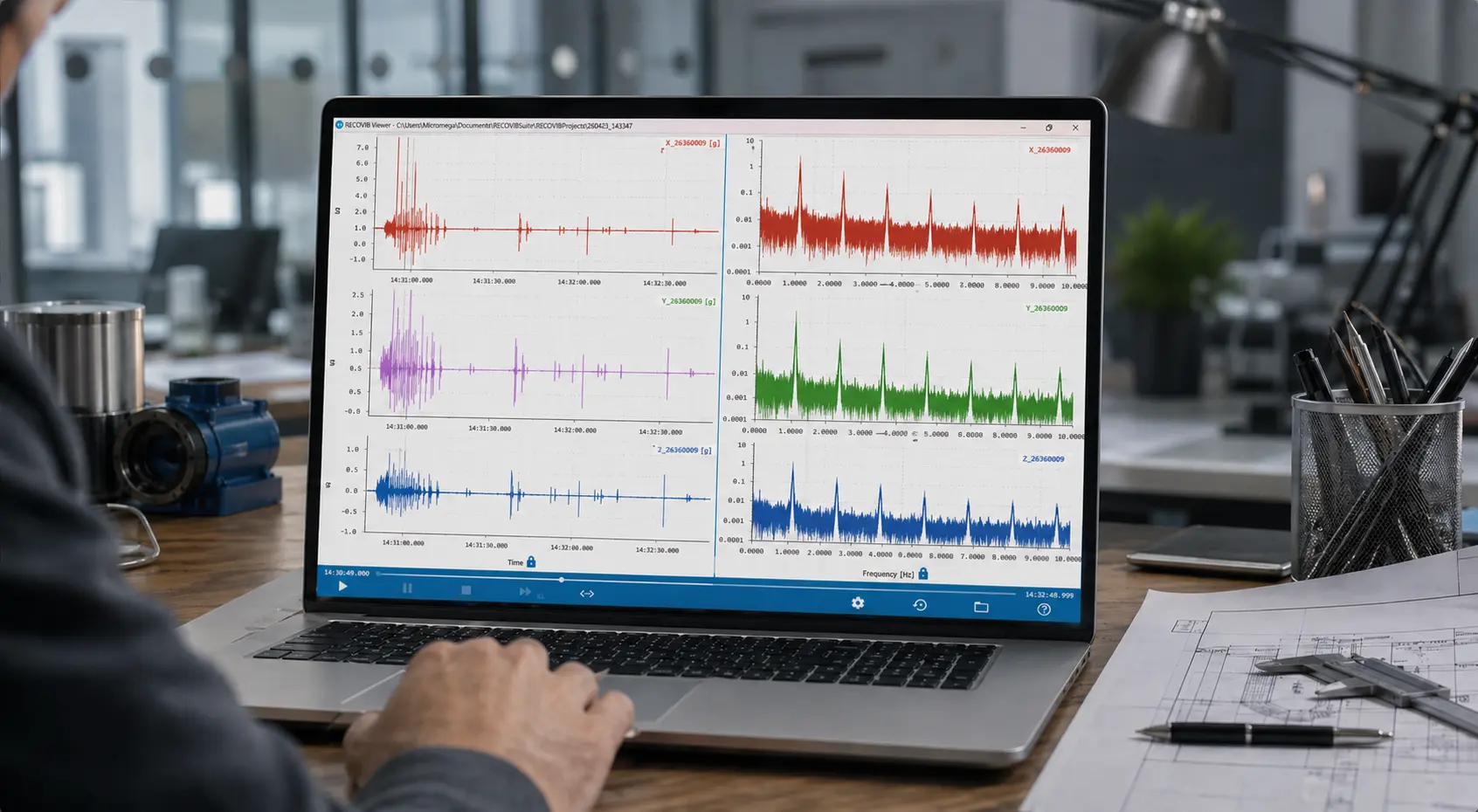

6. Golfvormanalyse van trillingen

Waar trendindicatoren een macroscopisch beeld bieden, levert golfvormanalyse van trillingen hoge resolutie diagnostisch inzicht.

Golfvormanalyse helpt ingenieurs om te begrijpen:

• transiënte gebeurtenissen, schokken en stoten,
• tijd, frequentie interacties via FFT of geavanceerde transformaties,
• harmonische en subharmonische patronen,
• verschillen tussen structurele en mechanische bronnen.

Op golfvorm gebaseerde alarmen en geautomatiseerde datavastlegging, geactiveerd wanneer drempelwaarden worden overschreden, geven ingenieurs een precies, tijdgesynchroniseerd venster op abnormaal gedrag.

Conclusie: naar slimme, verbonden trillingsbewaking

In alle sectoren vertrouwen ingenieurs steeds meer op robuuste, verbonden, hoge resolutie trillingsbewakingssystemen om besluitvorming te ondersteunen, onzekerheid te verminderen en de operationele veerkracht te verbeteren.

De combinatie van:

• robuuste triaxiale MEMS-versnellingsmeters,
• continue en autonome bewakingsmogelijkheden,
• hoogbetrouwbare golfvorm- en trendanalyses,
• connectiviteit op afstand via geïntegreerde 2G/4G-routers,
• cloudgebaseerde visualisatie en rapportage

verandert de manier waarop trillingsdata worden verzameld en geïnterpreteerd.

Micromega Dynamics draagt bij aan deze evolutie met veldklare bewakingsoplossingen die betrouwbare, hoogwaardige data leveren terwijl ze eenvoudig te implementeren blijven, en zo tegemoetkomen aan de verwachtingen van ingenieurs die prestaties, robuustheid en efficiëntie nodig hebben in realistische omgevingen.

FAQ, trillingsbewakingssystemen

1. Wat is een trillingsbewakingssysteem?

Een trillingsbewakingssysteem is een geïntegreerde opstelling die versnellingsmeters, dataverzamelingsapparatuur en analysesoftware gebruikt om trillingsniveaus in real time of over langdurige bewakingsperiodes te meten en te interpreteren. Ingenieurs gebruiken het voor diagnostiek, voorspellend onderhoud en beoordeling van de structurele of mechanische gezondheid.

2. Welk type versnellingsmeters wordt gebruikt voor trillingsmeting?

Ingenieurs gebruiken doorgaans triaxiale MEMS- of piëzo-elektrische versnellingsmeters voor trillingsmeting. MEMS-versnellingsmeters bieden hoge resolutie, lage ruis en mechanische robuustheid, waardoor ze ideaal zijn voor langdurige bewaking in ruwe omgevingen.

3. Wat zijn de voordelen van continue trillingsbewaking?

Continue trillingsbewaking levert ononderbroken data, wat vroegtijdige detectie van afwijkingen, verbeterde signaalinterpretatie en betere correlatie tussen operationele toestanden en trillingsgedrag mogelijk maakt. Het is essentieel voor toepassingen waarbij trillingsniveaus dynamisch variëren.

4. Hoe gebruikt toestandsbewaking van machines trillingsdata?

Trillingsdata onthult vroegtijdige indicatoren van mechanische defecten zoals lagerslijtage, onbalans, uitlijningsfouten en speling. Toestandsbewakingssystemen zetten trillingssignalen om in diagnostische inzichten die voorspellend onderhoud ondersteunen en ongeplande stilstand verminderen.

5. Wat is trendanalyse van trillingen?

Trendanalyse van trillingen evalueert langetermijnveranderingen in trillingsindicatoren. Ingenieurs gebruiken het om geleidelijke achteruitgang, resonantiepatronen, operationele verschuivingen of structurele veranderingen te detecteren. Trendgegevens zijn essentieel voor strategieën voor voorspellend onderhoud.

6. Wat is golfvormanalyse van trillingen?

Golfvormanalyse onderzoekt het ruwe tijddomeinsignaal van de trilling om transiënte gebeurtenissen, stoten, harmonischen en spectrale kenmerken te identificeren via FFT of tijd, frequentie transformaties. Het biedt hoge resolutie diagnostisch inzicht dat verder gaat dan basale piek- of RMS-waarden.

7. Kunnen trillingsbewakingssystemen autonoom in het veld werken?

Ja. Moderne systemen, uitgerust met robuuste behuizingen, geïntegreerde mobiele communicatie en cloudconnectiviteit, kunnen langdurig autonoom werken. Apparaten zoals op triaxiale MEMS gebaseerde eenheden ondersteunen toegang op afstand, geautomatiseerde alarmen en continue datauploads.

8. Hoe kiezen ingenieurs het juiste trillingsbewakingssysteem?

De keuze hangt af van de meetbandbreedte, het ruisniveau, de inzetomgeving, installatiebeperkingen, energieautonomie en vereiste analytische mogelijkheden (trend, spectrum, golfvorm). Toepassingen kunnen vragen om draagbare eenheden, langetermijnsystemen of cloudgeïntegreerde platformen.

9. Zijn trillingsbewakingssystemen geschikt voor zowel structurele als mechanische toepassingen?

Ja. Hoogwaardige versnellingsmeters en flexibele dataverzameling maken deze systemen geschikt voor gebouwen, bruggen, industriële machines, roterende apparatuur en trillingsgevoelige processen. Dezelfde kerntechnologieën gelden in verschillende sectoren met uiteenlopende analysemethoden.

10. Welke sectoren profiteren het meest van trillingsbewaking?

Sectoren zoals civiele techniek, productie, energie, precisie-industrie, transport en onderzoeksfaciliteiten vertrouwen sterk op trillingsbewaking voor veiligheid, processtabiliteit en betrouwbaarheid van apparatuur.
