DIN 4150-3 explicada: límites de vibración para edificios

DIN 4150-3 es una de las normas más referenciadas en Europa para evaluar los efectos de la vibración en edificios. Desarrollada originalmente en Alemania, se aplica con frecuencia en proyectos de construcción internacionales cuando el riesgo de vibración estructural debe evaluarse de forma clara y defendible.

Este artículo explica qué cubre DIN 4150-3, cómo se definen los límites de vibración, cómo se aplican en la práctica y cómo deben interpretarse dentro de una estrategia de monitorización más amplia.

¿Qué es DIN 4150-3?

DIN 4150-3 forma parte de la serie DIN 4150, que aborda la vibración en el entorno construido. La parte 3 trata específicamente los efectos de la vibración en las estructuras, centrándose en la prevención de daños en edificios causados por actividades de construcción, tráfico, voladuras u operaciones industriales.

A diferencia de las normas generales de medición, DIN 4150-3 proporciona valores límite de vibración explícitos que pueden utilizarse como criterios de referencia al evaluar el riesgo estructural.

Se utiliza habitualmente en:

• proyectos de construcción urbana,
• trabajos de demolición y pilotaje,
• mejoras de infraestructura cerca de edificios existentes,
• proyectos que afectan a estructuras históricas o sensibles.

Aunque es una norma alemana, su marco técnico se aplica a menudo fuera de Alemania debido a su claridad y aplicabilidad práctica.

¿Qué parámetro de vibración utiliza DIN 4150-3?

DIN 4150-3 utiliza principalmente la velocidad pico de partícula (PPV), expresada en milímetros por segundo (mm/s), como indicador clave del riesgo de daño estructural.

Se elige el PPV porque se correlaciona bien con las tensiones dinámicas inducidas en los elementos del edificio. La norma define valores de PPV admisibles en función de:

• el tipo de edificio,
• el estado del edificio,
• la frecuencia de la vibración.

Una medición adecuada del PPV requiere instrumentación y metodología apropiadas, tal como se describe en los documentos de orientación técnica y en debates más amplios sobre la medición de vibraciones en obras de construcción.

Valores límite de vibración en DIN 4150-3

DIN 4150-3 define distintos valores límite de PPV según la categoría del edificio y el rango de frecuencia de la vibración.

A modo orientativo, suelen citarse los siguientes rangos:

• Edificios industriales o comerciales: entre 20 y 50 mm/s
• Edificios residenciales: generalmente entre 5 y 20 mm/s
• Edificios especialmente sensibles o históricos: a menudo entre 3 y 10 mm/s

Estos valores dependen de la frecuencia y deben interpretarse de acuerdo con las tablas detalladas que proporciona la norma.

Es importante entender que DIN 4150-3 tiene como objetivo prevenir daños estructurales, no abordar la percepción humana o el confort. Las quejas de los ocupantes pueden producirse en niveles de vibración muy por debajo de los umbrales de daño estructural.

Dependencia de la frecuencia y comportamiento estructural

Uno de los puntos fuertes de DIN 4150-3 es que reconoce la influencia de la frecuencia de vibración. La respuesta estructural varía según si las vibraciones se producen a frecuencias bajas, medias o altas.

Las vibraciones de frecuencia más baja pueden provocar mayores desplazamientos estructurales, mientras que las de frecuencia más alta pueden afectar de manera distinta a componentes específicos. Por ello, aplicar un único límite de PPV fijo sin considerar el contenido de frecuencia puede llevar a conclusiones incorrectas.

El análisis de frecuencia desempeña, por tanto, un papel importante a la hora de interpretar el cumplimiento de DIN 4150-3.

Cómo se aplica DIN 4150-3 en obras de construcción

En la práctica, DIN 4150-3 se utiliza normalmente junto con una monitorización estructurada de vibraciones en obra. La norma proporciona los umbrales de referencia, mientras que los sistemas de monitorización suministran los datos de medición necesarios para evaluar el cumplimiento.

El proceso generalmente incluye:

1. Identificar la categoría y sensibilidad del edificio.
2. Definir los umbrales de PPV aplicables según la norma.
3. Instalar sensores adecuados en ubicaciones estructurales representativas.
4. Medir los niveles de vibración de forma continua o periódica.
5. Comparar los valores de PPV registrados con los límites DIN.

Este enfoque estructurado permite a los equipos de proyecto demostrar diligencia debida y gestionar los riesgos de vibración de forma transparente.

DIN 4150-3 y las mediciones de referencia

Aunque DIN 4150-3 define límites de vibración, no sustituye la necesidad de mediciones de referencia. Registrar los niveles de vibración previos a la construcción se considera una buena práctica en entornos urbanos, especialmente cuando ya existen vibraciones de fondo.

Los datos de referencia ayudan a distinguir entre:

• condiciones preexistentes,
• efectos de vibración inducidos por la construcción,
• influencias externas como el tráfico.

La medición de referencia refuerza la credibilidad de cualquier afirmación posterior de cumplimiento o incumplimiento de los límites DIN.

Errores comunes de interpretación de DIN 4150-3

Se producen varios errores recurrentes al aplicar DIN 4150-3 en la práctica.

En primer lugar, a veces la norma se trata como una regla universal sin tener en cuenta el estado del edificio. En realidad, la integridad estructural, la antigüedad y el tipo de construcción influyen significativamente en los niveles de vibración aceptables.

En segundo lugar, los profesionales pueden comparar los datos de vibración en bruto directamente con los valores límite sin garantizar una configuración de medición adecuada. La colocación de sensores, la calibración y el filtrado de frecuencia deben alinearse con los principios de medición reconocidos.

En tercer lugar, DIN 4150-3 aborda el daño estructural, no las fisuras estéticas ni la incomodidad de los ocupantes. Malinterpretar esta distinción puede generar confusión en la comunicación con las partes interesadas.

Es esencial contar con un marco de interpretación estructurado, respaldado por documentación e informes claros, para evitar estos errores.

Relación con otras normas europeas

DIN 4150-3 se aplica a menudo junto con normas de vibración más amplias. Por ejemplo, la orientación metodológica para la medición puede extraerse de normas internacionales o nacionales, mientras que DIN proporciona los valores límite estructurales.

Por ello, es necesario un conocimiento integral de las normas y regulaciones de vibración en Europa a la hora de seleccionar criterios de referencia para un proyecto.

En proyectos multinacionales, DIN 4150-3 puede utilizarse incluso fuera de Alemania debido a sus umbrales de daño bien definidos y su claridad técnica.

Integración de DIN 4150-3 en una estrategia de monitorización

Aplicar DIN 4150-3 de forma eficaz requiere algo más que consultar una tabla de valores límite. Debe integrarse en un marco estructurado de monitorización y gestión de riesgos.

Esto incluye:

• definir umbrales de alerta alineados con los límites DIN,
• seleccionar sensores y sistemas de adquisición adecuados,
• garantizar un almacenamiento de datos trazable,
• documentar los excesos y las acciones correctivas.

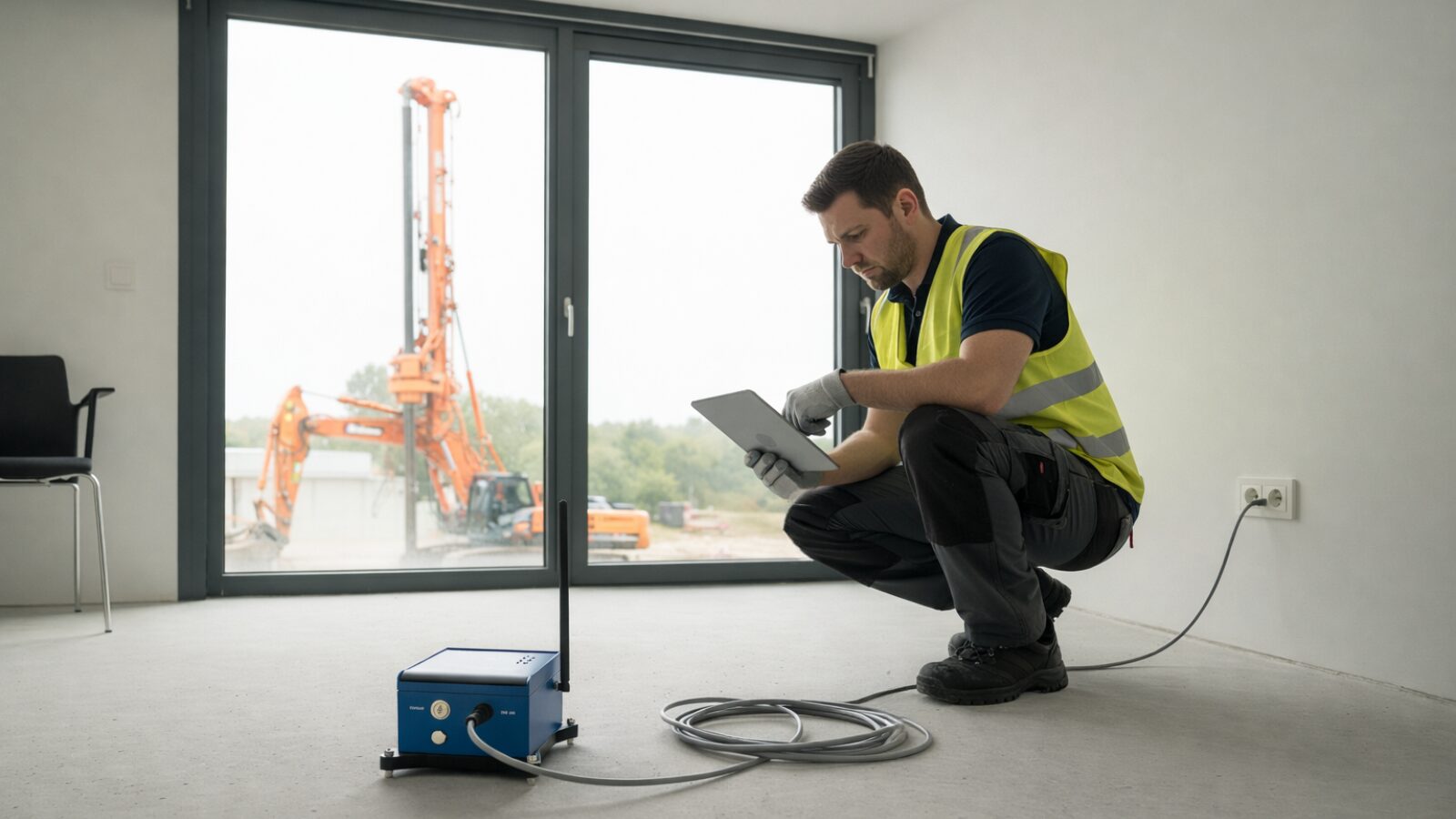

Las soluciones modernas de monitorización autónoma, como TREMOR, se utilizan con frecuencia en obras de construcción para capturar valores de PPV en tiempo real y compararlos con umbrales predefinidos derivados de DIN 4150-3.

Sin embargo, la tecnología por sí sola no es suficiente. Los casos complejos pueden requerir servicios de ingeniería especializados para interpretar los resultados, evaluar la sensibilidad estructural y asesorar sobre medidas de mitigación.

Del cumplimiento a la gestión de riesgos

DIN 4150-3 proporciona una base técnica clara para evaluar el riesgo de vibración estructural. Cuando se aplica correctamente, permite una evaluación objetiva, una comunicación transparente y una toma de decisiones defendible.

Sin embargo, la norma no debe considerarse una simple lista de verificación. Resulta realmente eficaz cuando se integra con prácticas de medición precisas, una monitorización continua cuando sea necesario y una interpretación experta dentro del contexto más amplio del control de vibraciones en la construcción.
